產品介紹

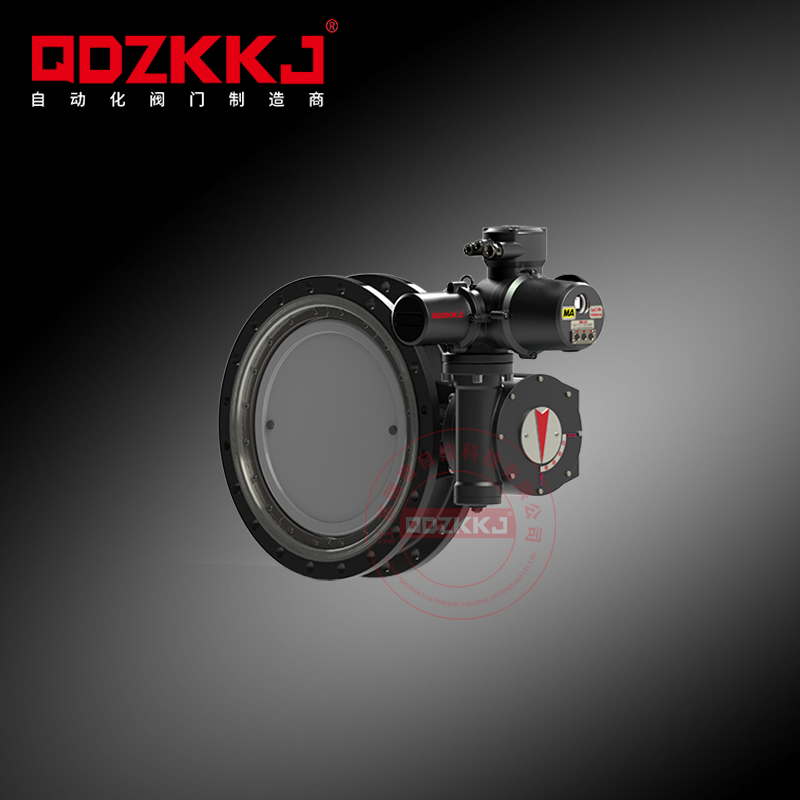

電動硬密封法蘭蝶閥
產品概述
D941H電動硬密封法蘭蝶閥采用三維偏心結構，蝶板為軟硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點。電動硬密封法蘭蝶閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。電動硬密封法蘭蝶閥被廣泛用于介質溫度≤425℃的冶金、電力、石油、化工等工業管道上，做調節流量和截斷流體使用。
三維偏心幾何形狀：
偏心1：閥軸位于閥座后面，使得密封能夠完全緊密環繞接觸整個閥座。
偏心2：閥軸中心線偏離管道和閥門中心線，避免受閥開啟和關閉的干擾。
偏心3：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除磨擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。
使用壽命更長的無磨擦密封
1、作為標準配置，閥座采Cr13合金或鎢絡鈷合金硬面。
2、密封墊采用螺旋盤繞不銹鋼/石墨，用于實現零泄漏。
技術參數

M系列電動執行器技術參數		D941H電動硬密封法蘭蝶閥閥體參數
電源	AC110、220、380V/DC24、220V	公稱通徑	DN50～400mm
輸出力矩	50N·M～2000N·M	公稱壓力	PN1.6、2.5MPa
任選功能	開關型、觸點型、開度信號、智能調節型	閥軸材質	碳鋼、304/316/316L不銹鋼
動作范圍	0～90°±5°	閥體材質	碳鋼、304/316/316L不銹鋼
動作時間	15秒/30秒/60秒	閥板材質	碳鋼、304/316/316L不銹鋼
環境溫度	-30°～60°	閥座密封	不銹鋼
手動操作	附帶手柄操作	結構形式	三維偏心
限位	電氣、機械二重限位	溫度	≤425℃
防護等級	IP-67(防爆外殼:Exd Ⅱ BT4 IP67可選)	適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
輸入信號	0-10，1-5VDC/4-20mA(智能調節型)	特點	零泄漏、使用壽命長、便于安裝、耐高溫高壓

外形尺寸

公稱通徑DN	A	B	C	D	E	額定功率	額定電流
壓力	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5	1.6/2.5
50	155	353	82.5	104	108	15W	0.2A
65	208	362	92.5	115	112	25W	0.5A
80	208	368	100	115	114	25W	0.5A
100	208	392	110	115	127	25W	0.5A
125	256	407	125	127	140	50W	0.8A
150	256	446	142.5	127	140	50W	0.8A
200	256	489	170	127	152	90W	1.0A
250	288	514	197.5	164	250	120W	1.2A
300	288	568	222.5	164	270	120W	1.2A
350	288	629	252.5	164	290	150W	1.2A
400	288	662	282.5	164	310	150W	1.2A

訂貨說明
1、電源電壓：DC24V、DC220V、AC110V、AC220V、AC380V
2、介質類型、溫度、壓力
3、控制類型：開關型、無源觸點型、閥位信號反饋型、智能調節型
4、智能調節型：輸入信號4-20mA，1-5V，0-10V；輸出信號:4-20mA，1-5V，0-10V
注意事項
1：請務必接對電源相序，以免閥門或執行器損壞。
2：通電時禁止手動操作。
3：戶外使用時最好給電動執行器外加防護蓋子，防止老化。
4：開蓋后應擰緊密螺絲，防止進水或灰塵進入電動執行器內部。
5：請不要安裝在易爆氣體周圍，如需防爆訂貨時請說明。
6：請確定輸入電壓和配線接點是否正確。
7：禁止超負荷使用電動執行器。
