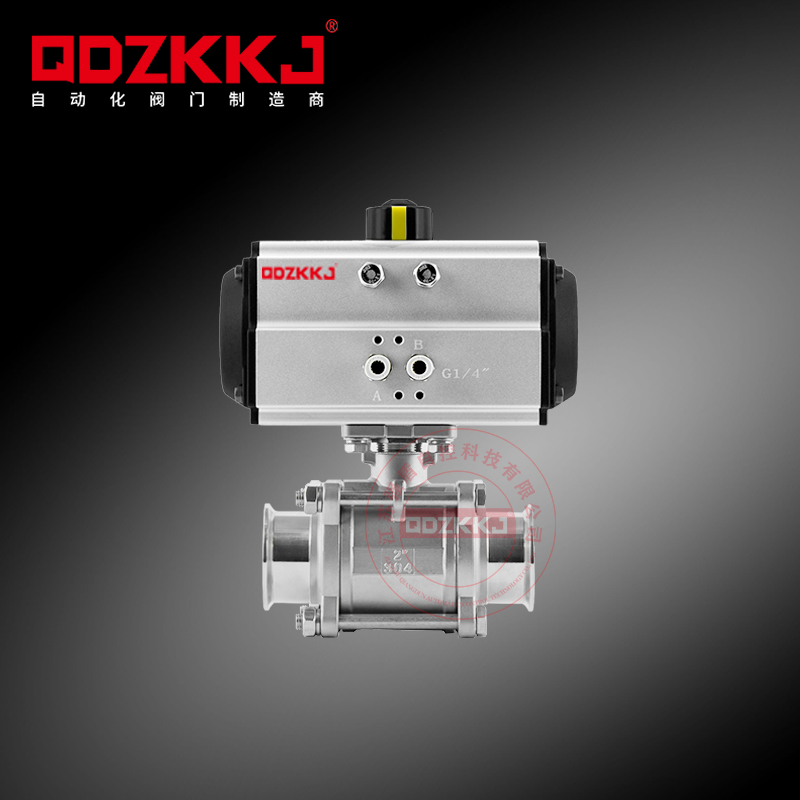

氣動三片式衛生級球閥
產品概述
  Q681F氣動衛生級球閥皆經過了精密的檢驗流程和嚴格的品質管理，流道經過精密拋光和除菌處理。閥體采用不銹鋼精制而成；流道內壁0.5um（240Grit）電子拋光，保持流體暢通無阻；密封面采用的全包PTFE沒有死角，保證衛生且容易清洗；兩端為卡箍連接方便拆卸、清洗、維修。氣動衛生級球閥廣泛應用于啤酒工程、食品工程、化學工程、制藥工程、生物工程和水處理工程等領域。
產品特點
1、氣動衛生級球閥孔徑大小與管道一致，不產生沉淀物。
2、氣動衛生級球閥流道內壁240Grit拋光，保證流道暢通無阻。
3、氣動衛生級球閥采用全包的PTFE密封沒有死角，易清洗。

采用新型ATD系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍，確保與閥門的同步精度。
技術參數


外形尺寸


公稱通徑	氣動執行器配型	尺寸標注代號        壓力：1.6mpa          單位：mm
		L	H	T	Q	R	D	S
19	AT52	147	52	100	98	19	16	50.5
25	AT52	147	52	105	98	25	22	50.5
32	AT52	147	58	120	98	32	29	50.5
38	AT63	168	74	136	116	38	35	50.5
45	AT75	182	76	145	128	45	42	64
51	AT75	182	80	160	128	51	48	64
57	AT83	204	86	162	136	57	53	77
63	AT83	204	92	170	136	63	58	77
76	AT92	238	124	196	146	76	72	91
89	AT105	268	148	235	153	89	85	106
102	AT125	301	160	270	190	102	97	119
執行器配型僅作為參考，更多口徑尺寸或其他尺寸請聯系客服。
